UltraCraft Reflex

Produktübersicht

Umfassende Fertigungsunterstützung ohne Parameteroptimierung

• Intelligente Druckunterstützung
• Hochleistungsmaterialunterstützung
• 33 μm | 90 % Detailtreue
• L3-Prozesstechnik

Präzision geht über Detailvollständigkeit hinaus

Es geht um Oberflächenqualität, Detailschärfe und Maßgenauigkeit

Details verwirklichen Ihre Ideen

• XY-Pixelgröße: 33 μm
• Z-Schichtdicke: 30 μm
• Formgenauigkeit: ±16 μm
• Detailtreue: 90,6 %*

*Testmethode: Umkehrscanning des gedruckten Modells mit Toleranz von 0,05 mm; Daten von Hexgears Laboratory

Hochwertige Hardware für höchste Qualität

Plattform mit perforierten gehärteten Oberflächen

• Verlängerte Lebensdauer, reduzierte Verformung
• Verbesserte Haftung, reduzierte Abplatzungen

Z-Achsen-Kugelumlaufspindel in Industriequalität

• Reibungsarmer, sanfter Lauf
• Präzise Verfahrwege
• Wiederholpositioniergenauigkeit (300 mm Hub ±2 μm)

Rahmenmontierte Abzugsfolie

• Lebensdauer: ≥45.000 Abzüge
• Standardisierte Montage

6K-Display

• Druckformat: 192 × 121 mm
• Displayauflösung: 5760 × 3600 (6K)

COB-Lichtquelle

• Eigenentwickelte Freiformoptik, 100+ Entwicklungsiterationen
• Lichtgleichmäßigkeit: ≥94 %
• Ebenheitsabweichung Formfläche: <2°

Erleben Sie die Wirkung von Bildverarbeitungsalgorithmen beim 3D-Druck

• 3D-Antialiasing-Algorithmus

  Bild- und Z-Achsen-Antialiasing reduzieren Drucktexturen

• WDR-Fusion+-Algorithmus

  Mehrschichtiges kombiniertes Belichten verbessert Oberflächenschärfe

• PICK-Bilderkennungsalgorithmus

  Unterschiedliche Belichtung für Stützen und Modell erhöht Stützenabtrennung und Genauigkeit der Stützenkontaktfläche

93 % Konsistenz über tausend Zyklen

Von Präzision zur konsistenten Präzision bei jedem Druck – ein großer Sprung in der Fertigung

SmartAI-Abzugsrückmeldungsmechanismus

Die Abzugskraft ist der Hauptfehlerfaktor beim Formen. Durch Kontrolle der Abzugskraft und automatische Anpassung bei jedem Abzug wird die Ausfallquote erheblich reduziert

Reduzierung von Abplatzungen, Fehlstellen und Schichtablösungen

• Abplatzungen

  Zu hohe Gesamtabzugskraft führt zu Abrissen der Unterseite

• Fehlstellen

  Abzugskraft in Teilbereichen übersteigt Stützfestigkeit, Modellstruktur klebt am Boden

• Schichtablösungen

  Abzugskraft übersteigt Schichthaftung, Schichten trennen sich

Subpixel-Präzision für konsistente Ergebnisse jederzeit

Lichthomogenitätskalibrierungstechnologie ermöglicht präzise dynamische Steuerung der Aushärtungsenergie (±3 %), gewährleistet Konsistenz bei langer und intensiver Nutzung

24/7-Fertigungsassistent

Vollständige Prozessautomation

Realisiert 3D-Druckfreiheit, macht Technik zugangslos, ermöglicht Nutzern, sich auf ihre Kernkompetenzen und Kreativität zu konzentrieren.

• Automatische Harzvorbereitung

  • Gerät erkennt automatisch Harztyp und lädt entsprechende Prozesstechnik
  • Automatische Bestandsüberwachung, bewertet Verfügbarkeit für Druckaufgabe
  • Überwacht Harzspiegel, füllt automatisch nach
  • Vorwärmung auf optimale Drucktemperatur

• Automatische Nivellierung und Referenzsetzung

  Vor jedem Druck nivelliert sich das Gerät durch Doppelachsen-Dynamikausgleich (Plattform und Behälter) automatisch präzise und ist betriebsbereit

• Lebensdauermanagement der Abzugsfolie

  Automatische Überwachung der Abzugszykluszahl; kein manuelles Beurteilungsaufwand für Folienwechsel notwendig; gewährleistet Druckerfolgsquote

• Druckzustandsüberwachung

  Kraftsensor bewertet Druckstatus, gibt Fernwarnung bei Fehlern, automatischer Druck-Stopp

Spritzgussqualität – Fertigprodukt sofort einsatzbereit

Dank brancheneigenem TrueUV-Kernlichtquellen-System

• Echte unsichtbare Aushärtungsstrahlung

  Geringe Empfindlichkeit, schwache Umgebungsbeeinflussung, stabile Aushärtung

• Aushärtungsvernetzungsreaktionsgrad: >60 %

  • Gleichmäßige UV-Belichtung garantiert
  • Aushärtungsspektrum-Fehlerbereich über volle Fläche <3 nm

Anwendungsbereiche

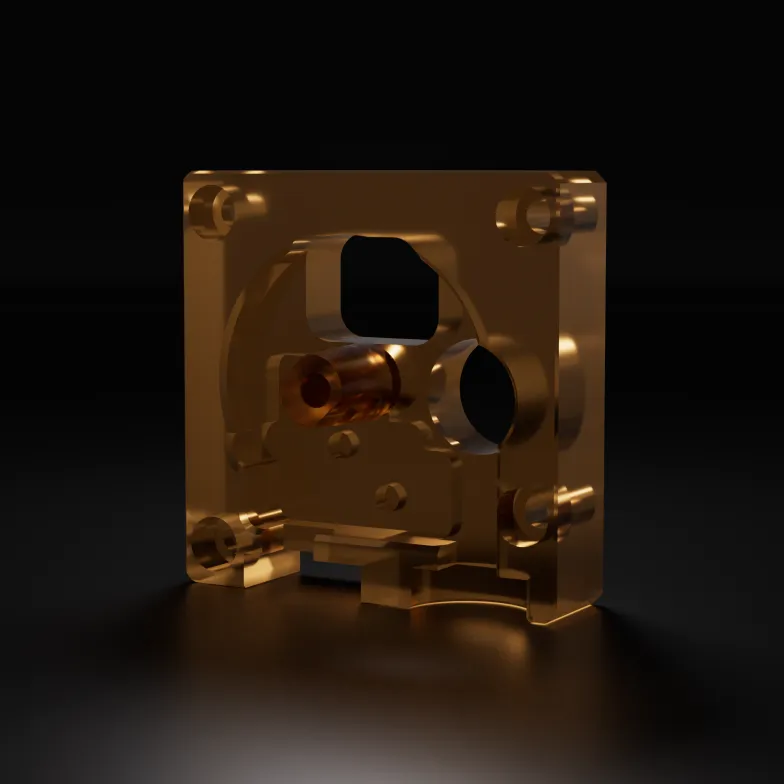

• Präzisionswerkzeuge

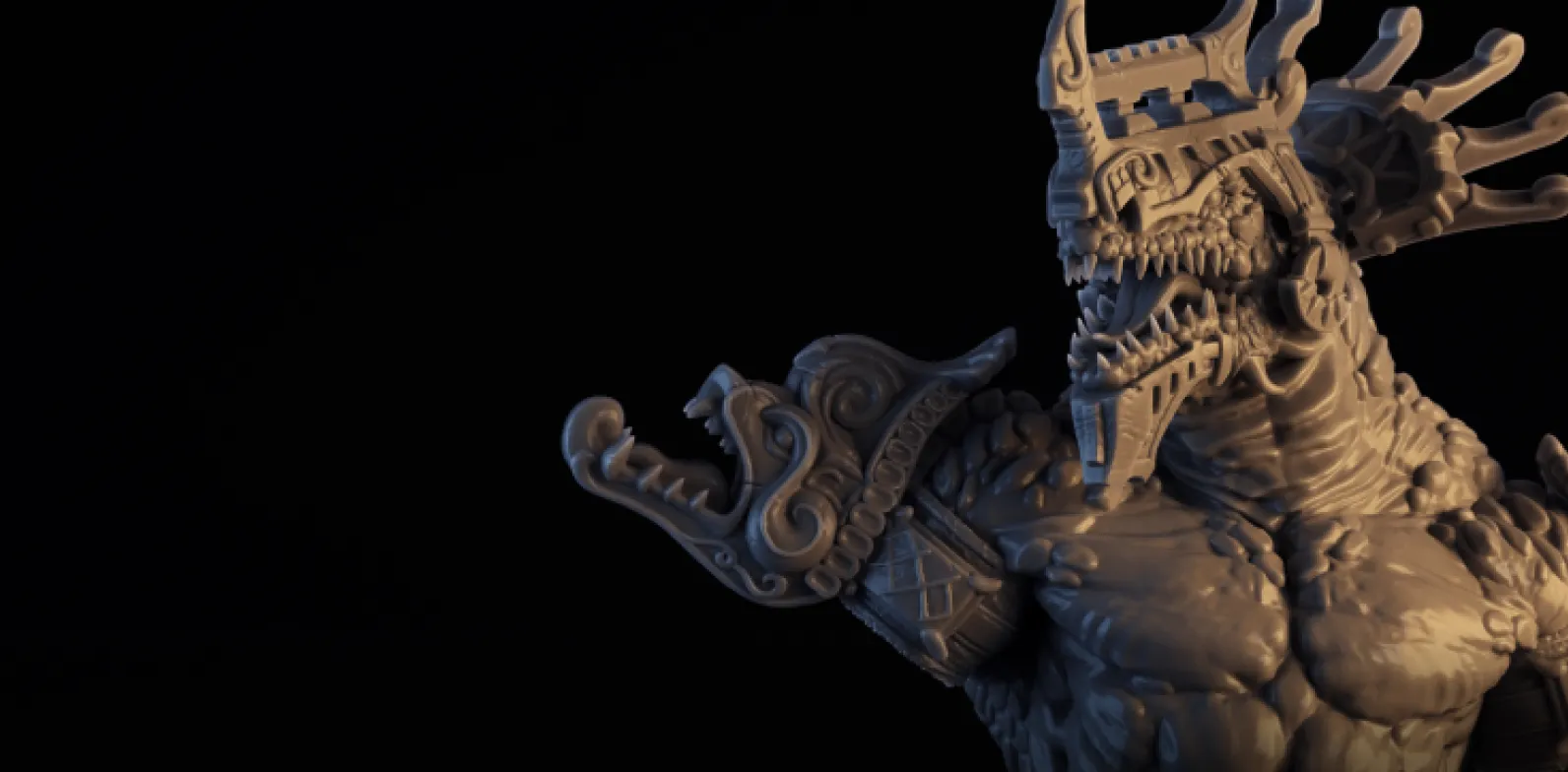

• Hochpräzisions-Modellzubehör
• Schnelle Prototypenvalidierung
• Produktionsunterstützungswerkzeuge
• Kommerzielle Endprodukte

Kompatible Materialien

• Universelles Modellierharz (ABS-ähnlich): UltraPrint-Modeling PAU10

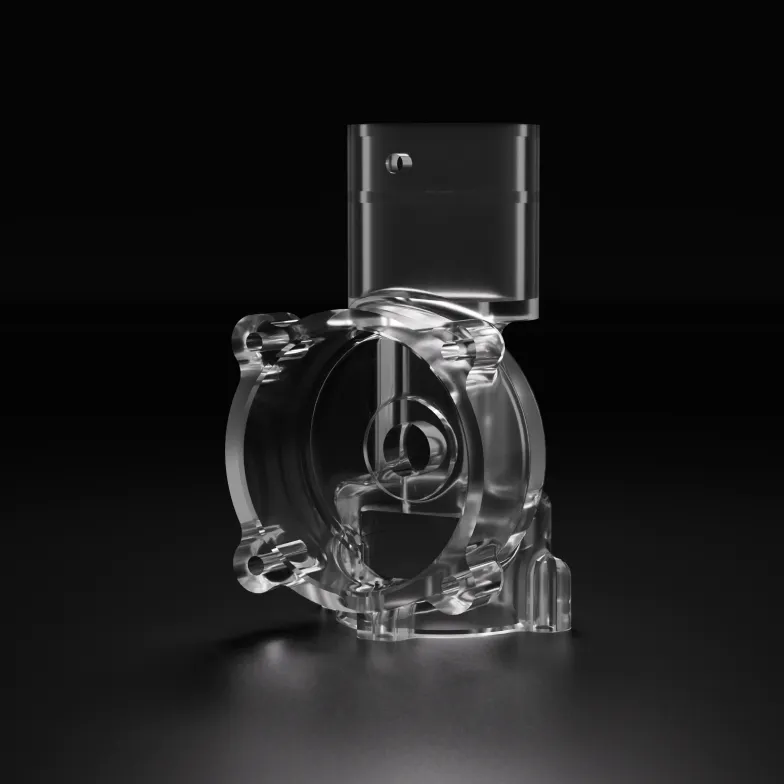

• Universelles Modellierharz (hochdurchsichtig): UltraPrint-Modeling PAT10
• PAM10-Mehrfarbenharz: UltraPrint-Design PAM10
• Feinteil-Anwendungsharz: UltraPrint-Production PAP10
• Hochtemperaturbeständiges Formmittel-Harz: UltraPrint-Molding PAH10
• Verschleißbeständiges Anwendungsharz: UltraPrint-Production PAWR10
• Schnellprototypen-Harz: UltraPrint-Modeling PARP10
• Standard-Modellierharz: UltraPrint-Modeling PAS10
