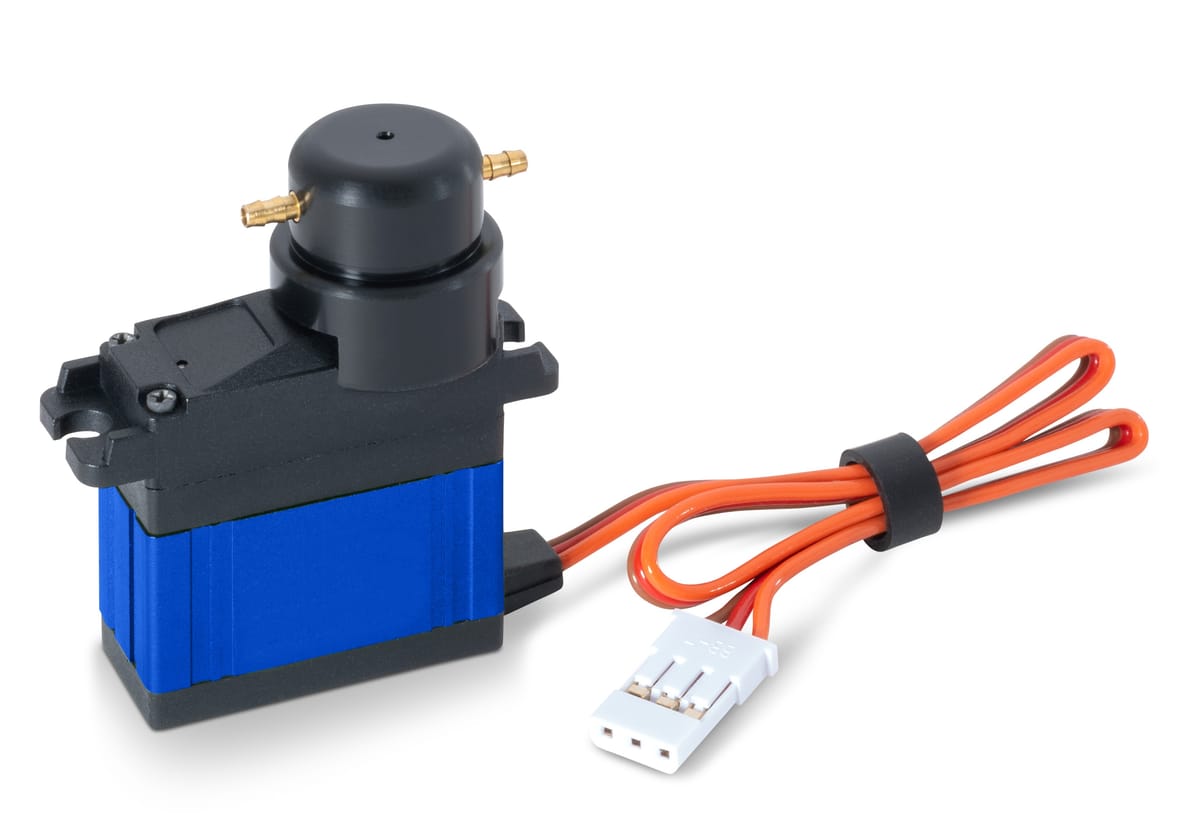

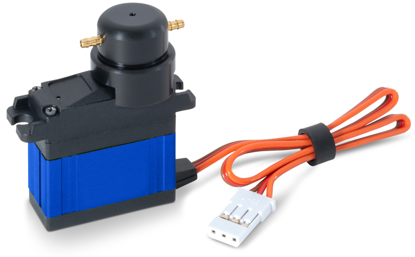

Servo-Ventil für Luft- oder Wasserregulierung 351.501.1

Servo-Ventil SV1.1

Das Servoventil wird zum Regulieren der Medien Wasser und Luft verwendet. Die Regulierung ist abhängig vom angelegten Steuersignal und kann dem zugehörigen Datenblatt entommen werden. Das Ventil sollte nur als Regulierung und nicht als Absperrung der Medien verwendet werden.

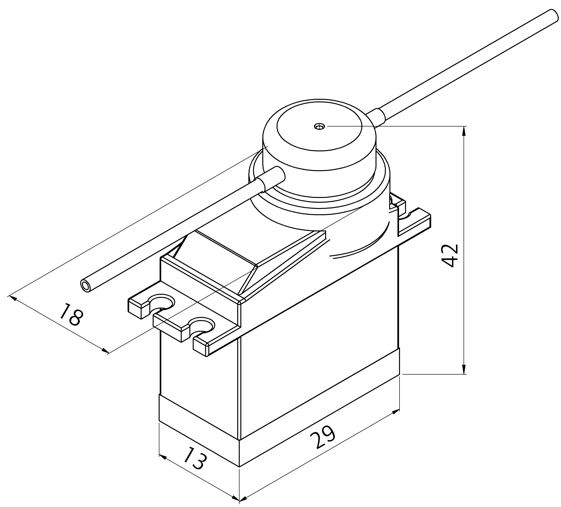

• Geringe Einbaumaße
• Standard PWM Ansteuerung
• Maximal zulässiger Druck 6 Bar

Bestimmungsgemäße Verwendung

Nur zu verwenden mit den Medien Luft und Wasser sowie mit flexiblen Schläuchen. Empfohlener Schlauchinnendurchmesser: 1,5 mm. Die Spannungsversorgung erfolgt mit 4,5 V bis 8,5 V. Die Stromaufnahme beträgt im Ruhezustand ca. 10 mA und im Betrieb ca. 50… 250 mA. Es ist zu beachten, dass es zu kurzzeitigen Stromspitzen von bis zu 1A kommen kann. Das Steuersignal sollte nach Erreichen des Stellwinkels abgeschaltet werden. Ein sich dauerhaft in Regelung befindliches Servoventil hat unmittelbar Einfluss auf die Lebensdauer des Motors. Hierbei ist der zur Eingangsspannung unterschiedliche Spannungspegel zu beachten.
